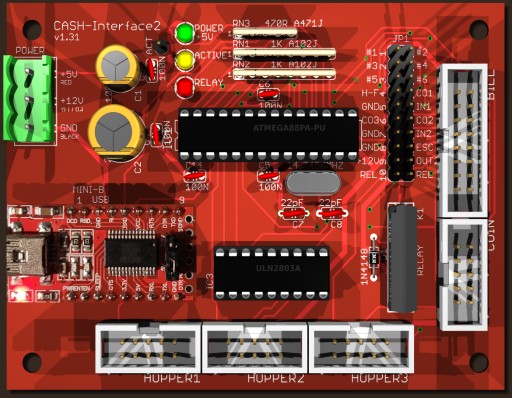

Mit dem CASH-Interface2 können beliebige Münzprüfer wie z.B. NRI G13 - NRI G18 - NRI G40 - EMP 800 - RM5 - MARS - MONEY CONTROLS C120 - AZKOYEN - MICROCOIN - FAGE - ICT oder andere, sowie Geldscheinprüfer vom Typ NV9 - NV10 - SMILEY - JCM - GBA I - GBA II - GBA HR1 - GBA ST1 - GBA ST2 - MEI - APEX - MATRIX - VECTOR - PYRAMID TRILOGY oder andere an den PC angeschlossen werden. Es können ALLE Münz- und Geldscheinprüfer die im PARALLEL, PULSE oder BINARY Modus arbeiten angeschlossen werden.
Platinengröße: 99.06 x 72.39 mm (passend für Platinenhalter)
Hinweis: ccTalk oder MDB wird nicht unterstützt
Zur Zeit können folgende Kreditkarten und Smartcard Systeme angebunden werden:
Außerdem können 3 beliebige Hopper wie z.B. Universal Hopper MK2, MK3 und MK4, Azkoyen U-II Hopper, Flow Hopper, NRI H2 Hopper, Cube Hopper MK2 intelligent, Evolution Hopper, Escendo Escalator Hopper, Excel Hopper, Rode-U-Hopper oder andere mit dem PC gesteuert werden. Es können alle Hopper welche den PULSE Modus unterstützen gesteuert werden. Des weiteren können alle Geldschein Ausgabeeinheiten (note dispenser) oder Karten Ausgabeeinheiten (card dispenser) welche den Hopper Mode unterstützen gesteuert werden, wie z.B. ICT ND-300 , ICT CVD-300
Features:
• Gleichzeitiger Betrieb von Münz- und Geldscheinprüfer
sowie 3x Hopper.
• Anbindung von bargeldlosen Systemen via PULSE-Interface.
• Anschluss am USB Port via MINI-B USB.
• Das Interface überwacht 6 Kanäle sowie die Stromversorgung.
Im BINARY Mode sind somit z.B. 15 verschiedene Geldscheine
und 31 verschiedene Münzen gleichzeitig möglich.
• Die Geräte sind gesperrt bis die Software diese aktiviert.
• Die Steckerbelegung ist für Münzprüfer vom Typ
NRI G13 - RM5 -
EMP 800 - EMP 850 - Microcoin SP/QL - MEI CASHFLOW 330 -
MONEY CONTROLS C120, sowie Geldscheinprüfer vom Typ NV9
oder NV10 ausgelegt. Wir liefern auch speziell konfektionierte
Anschlusskabel oder Adapter für andere Typen, z.B.
NRI G18/G40 Adapter oder GBA HR1 / GBA ST2 Adapter.
• Externe Münzweichensteuerung via Hopper Vollmeldung.
• Hopper Voll und Leermeldung.
• 2 frei verwendbare Eingänge für z.B. Anschluss von Taster
oder sonstige Geber.
• 2 frei verwendbare Ausgänge für z.B. Anschluss von Lampen
oder sonstigen Aktoren. Davon 1 Ausgang als Relaiskontakt.
• Watchdog Funktion, d.h. bei Störungen wird die Akzeptanz
autom. deaktiviert.

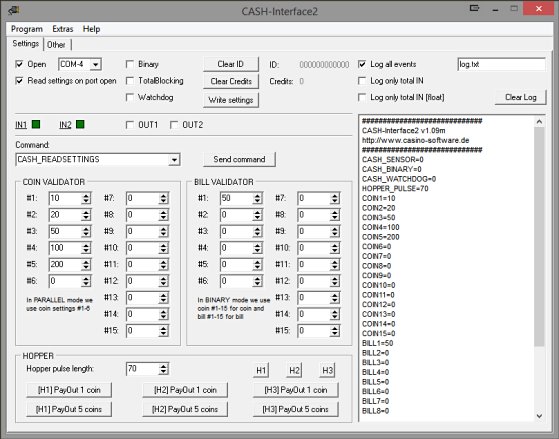

• Die Steuerung der Geräte erfolgt über einfache Kommandos
oder die frei verfügbare CASH-Interface2 Software.
Hinweis: Um das CASH-Interface2 zu testen bitte diese Software verwenden
Keystroke Edition - version history
Latest Version: 2.8.4.2
Date: 13.10.2023
Legend:
+ new function
- fixed an error
* changed behavior
v2.8.4.2 (13.10.2023)
* changed the template selector to read only
* fall back to latest STABILE AlphaSkins v16.24
v2.8.4.1 (09.05.2023)
* small optimizations
* latest AlphaSkins v17.01
v2.8.3.1 (27.09.2022)
- fixed OSD print button enabled if enough credits
* do not copy libeay32.dll and ssleay32.dll to system directory
v2.8.2.9 (19.06.2022)
+ change hopper pulse length button
- fixed hotkey for Breeze "ready" template
* added log entry for program start
* auto reopen COM port set to 30s instead of 15s
* prevent double trigger on cash in after costs
reached => time set to 2s instead of 1s
* min hopper pulse length changed to 10ms
* small optimizations
v2.8.2.8 (11.05.2022)
- fixed Auto-TOTALBLOCKING if "Disable acceptance"
is activated and job count is 0
v2.8.2.7 (02.04.2022)
* small optimizations
* latest AlphaSkins v16.24
v2.8.2.6 (05.02.2022)
+ LowDPI setting for main window
- fixed error creating desktop icon on some machines
v2.8.2.5 (27.01.2022)
* Manually add credits for coin #7-#15
Manually add credits for bill #7-#15
* optimized "online updater" using windows big fonts
* move OSD position via mouse possible while settings visible
* latest AlphaSkins v16.23
v2.8.2.4 (22.11.2021)
* changed "Receiver name" text to "Select an Receiver template"
* latest AlphaSkins v16.19
v2.8.2.3 (15.11.2021)
+ Stop re-open COM port timer button
- fixed check receiver exists after COM timeout
- update OSD print button if enough credit
v2.8.2.2 (06.11.2021)
* Stop re-open COM port loop via click onto COM port checkbox
or click onto COM port status LED
* latest AlphaSkins v16.18
v2.8.2.1 (28.08.2021)
+ Multiple relays time setting
+ Log file entry "Manually add credit" on "Temp IN" click
+ Log file entry "Manually clear TempIn"
on "Clear Temp IN / OSD credits" click
* OSD show credits IN optimized
* new modern setup look
* latest AlphaSkins v16.15
incl. new "Windows 11 dark" skin
v2.8.1.8 (26.07.2021)
* latest AlphaSkins v16.13
v2.8.1.7 (11.07.2021)
+ Auto Reopen COM port after TIMEOUT detected
* latest AlphaSkins v16.12
v2.8.1.6 (11.06.2021)
+ Reopen COM port after UNKNOWN_COMMAND detected
* latest AlphaSkins v16.11
v2.8.1.4 (02.05.2021)
+ Set photo software to foreground when OSD gets invisible
* latest AlphaSkins v15.23
v2.8.1.3 (04.03.2021)
- fixed a problem caused by latest variable price fix
+ show and open settings location in the registry
v2.8.1.2 (26.02.2021)
- fixed a problem with variable price, if detected costs
changes while keystroke job is still active
v2.8.1.1 (27.01.2021)
+ new service (HotKey) by OSD double-click setting
* settings are stored in the Windows registry now,
no more use of data file
* small optimizations
v2.7.2.8 (27.12.2020)
* faster processing of IN signals, e.g. cashless pulses
* push button illumination control optimized
* latest AlphaSkins v15.22
v2.7.2.6 (19.12.2020)
* remove taskbar icon if main window is on HIDE
* latest AlphaSkins v15.21
v2.7.2.5 (07.11.2020)
+ variable price setting
use different price via #NUMBER# within
picture file name or profile name
+ OSD print button setting,
manually trigger keystroke by OSD
+ Ready to go settings templates
for "receiver name" and "keystroke"
* small GUI changes and optimizations
* latest AlphaSkins v15.19
v2.7.2.4 (20.10.2020)
+ variable price function
+ reboot or shutdown by time function
* small GUI changes and optimizations
* latest AlphaSkins v15.17
v2.7.2.3 (26.09.2020)
- fixed OSD (On Screen Display) text positions
if OSD width was changed or OSD scaling changed
- execute on cash in checkbox is visible again
* disable acceptance jobs counter setting can be 0
to temporarily disable cash acceptance.
* small GUI changes and optimizations
* latest AlphaSkins v15.16
v2.7.2.2 (08.09.2020)
+ new OSD (On Screen Display) width setting
* latest AlphaSkins v15.15
v2.7.2.1 (11.08.2020)
* latest AlphaSkins v15.13
v2.7.1.9 (07.07.2020)
- fixed an error on program close
* new create credit file ON/OFF setting
* small optimizations
v2.7.1.8 (01.07.2020)
- Setup can close used files that need to be updated
* Reset settings is using data_clean.txt from program directory
* latest AlphaSkins v15.11
v2.7.1.7 (23.06.2020)
* latest AlphaSkins v15.10
v2.7.1.5 (22.03.2020)
* latest AlphaSkins v15.05
* small optimizations
v2.7.1.4 (29.02.2020)
* latest AlphaSkins v15.04
* small optimizations
v2.7.1.3 (23.02.2020)
* small optimizations
v2.7.1.2 (21.02.2020)
* latest AlphaSkins v15.03
* small optimizations
v2.7.1.1 (12.02.2020)
+ new setting OSD text line 2 invisible
+ Reset settings writes a log entry
* Reset settings uses data_clean.txt
located in the AppData directory
* small GUI changes
* latest SSL dlls v1.0.2.21
* latest AlphaSkins v15.02
incl. new "SketchPad" skin
v2.6.9.5 (05.01.2020)
+ Added OSD scaling function
* Hints and manual optimized
e.g. using dslrBooth the receiver name must
be entered in the selected language now!
* latest SSL dlls v1.0.2.20
* latest AlphaSkins v14.36
* small optimizations
v2.6.9.3 (27.09.2019)
+ SocialBooth can be used by keystroke or credits.txt
but live view must be disabled in SocialBooth
+ Copy data.txt to data_clean.txt button
(see program's pop-up hint for more information)
* Hopper settings moved to a new tab sheet "Hopper"
* small GUI changes and optimizations
* Show system ready function optimized
* latest AlphaSkins v14.32
incl. new "Fluent White" skin
v2.6.8.1 (11.06.2019)
+ Clear remaining credits on close or start setting
+ System ready illumination via Hopper3 plug
* latest AlphaSkins v14.26
v2.6.7.1 (31.05.2019)
+ Indicator for coin and bill settings
PARALLEL: only coin settings are used
BINARY: coin and bill settings are used
* Binary checkbox sends automatically
CASH_BINARY n command
* ci2remote.exe updated
* latest AlphaSkins v14.25
v2.6.6.1 (17.04.2019)
+ Added remote control via WMCopyData
- fixed show hints on mouse over
* latest AlphaSkins v14.21
v2.6.5.1 (18.03.2019)
+ Link to manual (PDF) in the Windows start menu,
and optimization of all other start menu entries
* changed scaling of OSD window,
in case Windows scaling is not set to 100%
* latest AlphaSkins v14.19
v2.6.2.1 (01.03.2019)
+ check AppData directory exists before save data,
create directory if it does not exist.
* latest AlphaSkins v14.17
v2.5.9.1 (31.01.2019)
* latest AlphaSkins v14.14
v2.5.8.1 (20.01.2019)
+ uninstall deletes all data and setting files stored at
c:\Users\*username*\AppData\Roaming\bksoft\CI2Keystroke\
this makes a totally clean and fresh installation possible
- fix OSD transparency on first start
* show OSD optimized
* backup + fix data.txt file optimized
v2.5.7.1 (04.01.2019)
- manually change OSD position not longer possible
* OSD position checked on every view
* backup + fix data.txt file optimized
v2.5.3.1 (18.11.2018)
+ OSD can be transparent or windowed
- fixed OSD font color belongs to OSD skin now,
was connected to MAIN skin
* latest Eurekalog 7.7.7.0
* latest AlphaSkins v14.07
v2.5.2.1 (03.11.2018)
* changed open com error detection, keep open checkbox checked
v2.5.1.1 (26.10.2018)
- fixed setup installs not latest skins
- fixed skinning problem with Windows 10
v2.4.9.1 (23.10.2018)
+ New About page, shows up as default page on program start
+ Link to local manual (PDF) on the About page
* Manual reviewed
* Hardware schematic, added COM and NO pin label for IN1 button
* Click to Temp IN label adds the costs value to existing credits
* latest AlphaSkins v14.05
v2.4.8.1 (18.10.2018)
* Confirmation dialog on Reset settings
* Sparkbooth hint: only charge for printing settings
* latest EurekaLog v7.7.6.0
v2.4.7.1 (04.10.2018)
* OSD TOPMOST optimized
* OSD always visible ON/OFF optimized
* TimerTimeout open COM is 5sec now
v2.4.6.1 (18.09.2018)
* Hint Pay change => hopper 1+2
+ Do not force OSD
+ schematic for CI2 board v1.18 updated
Dieses Software Paket beinhaltet: ci2.exe keystroke Edition. Die ci2.exe keystroke Edition kann einen beliebigen Tastenanschlag bei Geldeinwurf, z.B. F6, an ein beliebiges Programm senden. Die Taste sowie Anzahl Wiederholungen kann für jeden Münz- und Geldscheinkanal separat eingestellt werden. Fester Verkaufspreis und Wechselgeld Auszahlung via Hopper möglich. Externe Steuerung via separate remote.exe oder sndmsg.exe mit Parameter möglich.
Die ci2.exe keystroke Edition Software kann auch eine credits.txt Datei erstellen, welche von anderen Programmen genutzt werden kann.
Mit der Preis Steuerung kann zusätzlich das On-Board Relais gesteuert werden. Das Relais schaltet für die eingestellte Zeit wenn der Verkaufspreis erreicht wird.
Bei Problemen arbeiten Sie sich durch diese Liste, das sollte Helfen die Probleme zu beheben.
Wenn der COM Port geöffnet wird muss im Log die Antwort mit allen Einstellungen erscheinen, ansonsten ist die Verbindung zum CASH-Interface2 nicht in Ordnung, oder es ist einfach der falsche COM Port eingestellt. Wichtig: Prüfen Sie den festen Sitz aller Kabel, und ob die Stromversorgung richtig angeschlossen wurde. Die COM Port Nummer finden Sie im Windows Geräte Manager, siehe obiges Video.
Prüfen Sie alle Kabel auf festen Sitz.
Entfernen Sie alle Verlängerungskabel, z.B. USB Verlängerung oder USB Hub.
Verwenden Sie einen anderen USB Anschluss und tauschen Sie bei noch vorhandenen Problemen die Kabel aus.
Unterbrechen Sie die Stromversorgung durch abstecken des Stromkabels am CI2, dann wieder anstecken.
Wenn die Verbindung zum CASH-Interface2 funktioniert, aber kein Geld angenommen wird kann es sein das die TotalBlocking Funktion in der Software aktiviert ist. Die gelbe ACTIVE LED auf der Platine muss leuchten damit Geld angenommen wird. Werden trotz gelber ACTIVE LED Münzen oder Geldscheine abgewiesen, ist entweder das Kabel zum Prüfer oder der Münz- bzw. Geldscheinprüfer defekt.
Ein COM Port kann nur 1x geöffnet werden, stellen Sie sicher das der COM Port nicht von einer anderen Anwendung geöffnet wurde.
Stellen Sie sicher das der Münzprüfer waagerecht positioniert ist, damit das Gerät richtig messen kann.
Prüfen Sie die Log Datei auf Fehlermeldungen, diese geben Hinweise was genau Probleme macht.
Überprüfen Sie die Stromversorgung der Platine.
Die +5V (grüne LED) und +12V mit einem Voltmeter messen.
Manchmal hilft es die Software komplett, also über das Windows Control Panel oder Windows Startmenu, zu deinstallieren und komplett neu zu installieren. Dabei bietet sich an die aktuellste Version auf der Webseite herunter zu laden.
HINWEIS: Mit dem CASH-Interface2 können keine Münz- bzw. Geldscheinprüfer umprogrammiert werden! Für die Umprogrammierung von Münz- oder Geldscheinprüfer benötigen Sie die original Programmiersoftware + Kabel vom Hersteller.
Wir bieten PC Kits für die Umprogrammierung von GBA und NVx Geldscheinprüfer sowie RM5 Münzprüfer in unserem WebShop an.
Lieferumfang CASH-Interface2:
- 1x CASH-Inteface2 USB
- 1x Platinenhalter für DIN Hutschienenmontage
- 1x Flachbandkabel für Münzprüfer (10pol., 0,7m)
- 1x Flachbandkabel für Geldscheinprüfer (16pol., 0,6m)
- 3x Kabel für IN und OUT (2pol., 0,1m)
- 1x MINI-B USB Kabel für PC Anschluss (m/w, 0,8m)
Preis pro Stück: 79,95 EUR(zzgl. MwSt.)WebShop
Zubehör:
RM5 Münzprüfer incl. Frontplatte
Diverse Währungsdatensätze verfügbar. Akzeptiert bis zu 59 Münzarten und/oder Wertmarken. Kanal 1-6 kann selbst programmiert werden.
Auch in wetterfester Ausführung erhältlich, für den Einsatz im Außenbereich.
Zwei Ausgangsspannungen in einem Gerät. +5V DC für den Betrieb der CASH-Interface2 Platine, +12V DC für den Betrieb der Last (z.B. Münz- oder Geldscheinprüfer).
Ermöglicht den Anschluss von MK2 / MK3 / MK4 / Evolution Hopper mit "Chinch Connector" zum HOPPER-Interface via 10pol. Flachbandkabel (Azkoyen Buchse).
Mittels Jumper kann Hopper Mode1 (LOGIC CONTROL) oder Hopper Mode2 (COIN COUNTING/PULSE) gewählt werden. Jumper geschlossen ist Mode1, Jumper offen ist Mode2. Für +24V DC Hopper kann eine externe Stromversorgung angeschlossen werden. Handbuch
Ermöglicht den Anschluss von ND-300 Note Dispenser zum CASH-Interface2 via original ND-300 Kabel. Der Adapter kann auch verwendet werden um einen zusätzlichen Eingang und Ausgang am CASH-Interface2 zu verwenden, z.B. für die Photo Booth Steuerung.
Handbuch
Mit dem PULSE-Adapter [Coin] können bargeldlose Zahlsysteme, einfach per steckbarer Schraubklemme an einem 10 poligen Standard Münzprüferanschluss angeschlossen werden. Handbuch
![PULSE-Adapter [Coin]](images/document-code-html.png "PULSE-Adapter [Coin]"){kind=small}
Diverse Währungsdatensätze verfügbar. Akzeptiert bis zu 59 Münzarten und/oder Wertmarken. 2 Teach-Kanäle.
Mehr als 60 Währungen und Multi-Währungs Datensätze verfügbar.
Mehr als 60 Währungen und Multi-Währungs Datensätze verfügbar.
Zwei Ausgangsspannungen in einem Gerät. +5V DC für den Betrieb der CASH-Interface2 Platine, +12V DC für den Betrieb der Last (z.B. Münz- oder Geldscheinprüfer).
Ermöglicht den Anschluss von GBA Geldscheinprüfer zum CASH-Interface via 16pol. Flachbandkabel (NV10 Buchse).
Ermöglicht den Anschluss von NRI G40 Münzprüfer zum CASH-Interface via 10pol. Flachbandkabel (G13 Buchse).
Ermöglicht den Anschluss von ND-300 Note Dispenser zum CASH-Interface2 via original ND-300 Kabel. Der Adapter kann auch verwendet werden um einen zusätzlichen Eingang und Ausgang am CASH-Interface2 zu verwenden, z.B. für die Photo Booth Steuerung.
![PULSE-Adapter [Coin]](images/coin-pulse-adapter.jpg "PULSE-Adapter [Coin]")
