Mit dem dslrBooth cash payment system ist es möglich ein einfaches Bezahlsystem an die dslrBooth Photo Booth Software anzubinden, und Geld für das drucken von Fotos zu berechnen. Das System kann nun auch zusammen mit der Social Booth, Sparkbooth oder Breeze Photobooth Software eingesetzt werden.
Das Paket ist sofort einsatzbereit und beinhaltet alle notwendigen Komponenten wie Münzprüfer oder Geldscheinprüfer, eine CASH-Interface2 Platine, USB zu Seriell Wandler, alle benötigten Kabel, sowie die Keystroke Software welche die dslrBooth Photo Booth Software steuert.
Das dslrBooth cash payment system kann Münzen (auch Token bzw. Wertmarken) sowie Geldscheine in fast jeder Währung akzeptieren.
Die Keystroke Software überwacht das CASH-Interface2 mit angeschlossenem Münz- und Geldscheinprüfer, und kann bei genügend Kredit ein Startsignal an die dslrBooth Photo Booth Software senden und der Photo-Vorgang beginnt. Die Photo Session kann automatisch, oder via externem Taster gestartet werden. Wird ein Taster mit interner Lampe oder LED verwendet, kann die Tastenbeleuchtung gesteuert werden. Der Taster ist hell wenn genügend Kredite vorhanden sind und die Photo Software sich im Startbildschirm befindet.
In der Keystroke Software können verschiedene Einstellungen gemacht werden, z.B. Einstellungen für Preis, Geldscheinprüfer und Münzprüfer, Kosten für den Photo-Druck, Windows Sicherheitsfunktionen und andere Einstellungen. Bei Überzahlung wird automatisch ein weiterer Photo-Vorgang gestartet sobald der aktive Vorgang beendet wurde, entweder automatisch oder manuell durch den Kunden mittels externem Taster. Im Betrieb läuft die Keystroke Software unsichtbar im Hintergrund.
Die Kosten für einen Photo-Druck, sowie das aktuelle Guthaben, kann in einem OSD (On Screen Display) auf dem Bildschirm angezeigt werden.
Der Kunde kann somit jederzeit sehen wie viel Kredit er hat, bzw. wie viel er noch bezahlen muss.
Aussehen (Skin), Position, Schriftart und Schriftfarbe vom OSD kann individuell eingestellt werden.
Steht ein zweiter Bildschirm, z.B. ein Raspberry Pi 5 inch LCD mit HDMI, kann man das OSD auf diesen Bildschirm anzeigen. Der eingesetzte PC muss dazu natürlich 2 Bildschirme unterstützen.
Zusätzlich kann das On Board Relais gesteuert werden. Wenn der Preis erreicht und die Photo Session gestartet wurde, schaltet das Relais für die eingestellte Zeit EIN. Z.B. um einen LED-Ring an der Kamera oder eine andere Beleuchtung während des Photo Vorganges einzuschalten.
Zur Zeit können folgende Kreditkarten und Smartcard Systeme angebunden werden:
Keystroke Edition - version history
Latest Version: 2.8.4.2
Date: 13.10.2023
Legend:
+ new function
- fixed an error
* changed behavior
v2.8.4.2 (13.10.2023)
* changed the template selector to read only
* fall back to latest STABILE AlphaSkins v16.24
v2.8.4.1 (09.05.2023)
* small optimizations
* latest AlphaSkins v17.01
v2.8.3.1 (27.09.2022)
- fixed OSD print button enabled if enough credits
* do not copy libeay32.dll and ssleay32.dll to system directory
v2.8.2.9 (19.06.2022)
+ change hopper pulse length button
- fixed hotkey for Breeze "ready" template
* added log entry for program start
* auto reopen COM port set to 30s instead of 15s
* prevent double trigger on cash in after costs
reached => time set to 2s instead of 1s
* min hopper pulse length changed to 10ms
* small optimizations
v2.8.2.8 (11.05.2022)
- fixed Auto-TOTALBLOCKING if "Disable acceptance"
is activated and job count is 0
v2.8.2.7 (02.04.2022)
* small optimizations
* latest AlphaSkins v16.24
v2.8.2.6 (05.02.2022)
+ LowDPI setting for main window
- fixed error creating desktop icon on some machines
v2.8.2.5 (27.01.2022)
* Manually add credits for coin #7-#15
Manually add credits for bill #7-#15
* optimized "online updater" using windows big fonts
* move OSD position via mouse possible while settings visible
* latest AlphaSkins v16.23
v2.8.2.4 (22.11.2021)
* changed "Receiver name" text to "Select an Receiver template"
* latest AlphaSkins v16.19
v2.8.2.3 (15.11.2021)
+ Stop re-open COM port timer button
- fixed check receiver exists after COM timeout
- update OSD print button if enough credit
v2.8.2.2 (06.11.2021)
* Stop re-open COM port loop via click onto COM port checkbox
or click onto COM port status LED
* latest AlphaSkins v16.18
v2.8.2.1 (28.08.2021)
+ Multiple relays time setting
+ Log file entry "Manually add credit" on "Temp IN" click
+ Log file entry "Manually clear TempIn"
on "Clear Temp IN / OSD credits" click
* OSD show credits IN optimized
* new modern setup look
* latest AlphaSkins v16.15
incl. new "Windows 11 dark" skin
v2.8.1.8 (26.07.2021)
* latest AlphaSkins v16.13
v2.8.1.7 (11.07.2021)
+ Auto Reopen COM port after TIMEOUT detected
* latest AlphaSkins v16.12
v2.8.1.6 (11.06.2021)
+ Reopen COM port after UNKNOWN_COMMAND detected
* latest AlphaSkins v16.11
v2.8.1.4 (02.05.2021)
+ Set photo software to foreground when OSD gets invisible
* latest AlphaSkins v15.23
v2.8.1.3 (04.03.2021)
- fixed a problem caused by latest variable price fix
+ show and open settings location in the registry
v2.8.1.2 (26.02.2021)
- fixed a problem with variable price, if detected costs
changes while keystroke job is still active
v2.8.1.1 (27.01.2021)
+ new service (HotKey) by OSD double-click setting
* settings are stored in the Windows registry now,
no more use of data file
* small optimizations
v2.7.2.8 (27.12.2020)
* faster processing of IN signals, e.g. cashless pulses
* push button illumination control optimized
* latest AlphaSkins v15.22
v2.7.2.6 (19.12.2020)
* remove taskbar icon if main window is on HIDE
* latest AlphaSkins v15.21
v2.7.2.5 (07.11.2020)
+ variable price setting
use different price via #NUMBER# within
picture file name or profile name
+ OSD print button setting,
manually trigger keystroke by OSD
+ Ready to go settings templates
for "receiver name" and "keystroke"
* small GUI changes and optimizations
* latest AlphaSkins v15.19
v2.7.2.4 (20.10.2020)
+ variable price function
+ reboot or shutdown by time function
* small GUI changes and optimizations
* latest AlphaSkins v15.17
v2.7.2.3 (26.09.2020)
- fixed OSD (On Screen Display) text positions
if OSD width was changed or OSD scaling changed
- execute on cash in checkbox is visible again
* disable acceptance jobs counter setting can be 0
to temporarily disable cash acceptance.
* small GUI changes and optimizations
* latest AlphaSkins v15.16
v2.7.2.2 (08.09.2020)
+ new OSD (On Screen Display) width setting
* latest AlphaSkins v15.15
v2.7.2.1 (11.08.2020)
* latest AlphaSkins v15.13
v2.7.1.9 (07.07.2020)
- fixed an error on program close
* new create credit file ON/OFF setting
* small optimizations
v2.7.1.8 (01.07.2020)
- Setup can close used files that need to be updated
* Reset settings is using data_clean.txt from program directory
* latest AlphaSkins v15.11
v2.7.1.7 (23.06.2020)
* latest AlphaSkins v15.10
v2.7.1.5 (22.03.2020)
* latest AlphaSkins v15.05
* small optimizations
v2.7.1.4 (29.02.2020)
* latest AlphaSkins v15.04
* small optimizations
v2.7.1.3 (23.02.2020)
* small optimizations
v2.7.1.2 (21.02.2020)
* latest AlphaSkins v15.03
* small optimizations
v2.7.1.1 (12.02.2020)
+ new setting OSD text line 2 invisible
+ Reset settings writes a log entry
* Reset settings uses data_clean.txt
located in the AppData directory
* small GUI changes
* latest SSL dlls v1.0.2.21
* latest AlphaSkins v15.02
incl. new "SketchPad" skin
v2.6.9.5 (05.01.2020)
+ Added OSD scaling function
* Hints and manual optimized
e.g. using dslrBooth the receiver name must
be entered in the selected language now!
* latest SSL dlls v1.0.2.20
* latest AlphaSkins v14.36
* small optimizations
v2.6.9.3 (27.09.2019)
+ SocialBooth can be used by keystroke or credits.txt
but live view must be disabled in SocialBooth
+ Copy data.txt to data_clean.txt button
(see program's pop-up hint for more information)
* Hopper settings moved to a new tab sheet "Hopper"
* small GUI changes and optimizations
* Show system ready function optimized
* latest AlphaSkins v14.32
incl. new "Fluent White" skin
v2.6.8.1 (11.06.2019)
+ Clear remaining credits on close or start setting
+ System ready illumination via Hopper3 plug
* latest AlphaSkins v14.26
v2.6.7.1 (31.05.2019)
+ Indicator for coin and bill settings
PARALLEL: only coin settings are used
BINARY: coin and bill settings are used
* Binary checkbox sends automatically
CASH_BINARY n command
* ci2remote.exe updated
* latest AlphaSkins v14.25
v2.6.6.1 (17.04.2019)
+ Added remote control via WMCopyData
- fixed show hints on mouse over
* latest AlphaSkins v14.21
v2.6.5.1 (18.03.2019)
+ Link to manual (PDF) in the Windows start menu,
and optimization of all other start menu entries
* changed scaling of OSD window,
in case Windows scaling is not set to 100%
* latest AlphaSkins v14.19
v2.6.2.1 (01.03.2019)
+ check AppData directory exists before save data,
create directory if it does not exist.
* latest AlphaSkins v14.17
v2.5.9.1 (31.01.2019)
* latest AlphaSkins v14.14
v2.5.8.1 (20.01.2019)
+ uninstall deletes all data and setting files stored at
c:\Users\*username*\AppData\Roaming\bksoft\CI2Keystroke\
this makes a totally clean and fresh installation possible
- fix OSD transparency on first start
* show OSD optimized
* backup + fix data.txt file optimized
v2.5.7.1 (04.01.2019)
- manually change OSD position not longer possible
* OSD position checked on every view
* backup + fix data.txt file optimized
v2.5.3.1 (18.11.2018)
+ OSD can be transparent or windowed
- fixed OSD font color belongs to OSD skin now,
was connected to MAIN skin
* latest Eurekalog 7.7.7.0
* latest AlphaSkins v14.07
v2.5.2.1 (03.11.2018)
* changed open com error detection, keep open checkbox checked
v2.5.1.1 (26.10.2018)
- fixed setup installs not latest skins
- fixed skinning problem with Windows 10
v2.4.9.1 (23.10.2018)
+ New About page, shows up as default page on program start
+ Link to local manual (PDF) on the About page
* Manual reviewed
* Hardware schematic, added COM and NO pin label for IN1 button
* Click to Temp IN label adds the costs value to existing credits
* latest AlphaSkins v14.05
v2.4.8.1 (18.10.2018)
* Confirmation dialog on Reset settings
* Sparkbooth hint: only charge for printing settings
* latest EurekaLog v7.7.6.0
v2.4.7.1 (04.10.2018)
* OSD TOPMOST optimized
* OSD always visible ON/OFF optimized
* TimerTimeout open COM is 5sec now
v2.4.6.1 (18.09.2018)
* Hint Pay change => hopper 1+2
+ Do not force OSD
+ schematic for CI2 board v1.18 updated
Bei Problemen arbeiten Sie sich durch diese Liste, das sollte Helfen die Probleme zu beheben.
Wenn der COM Port geöffnet wird muss im Log die Antwort mit allen Einstellungen erscheinen, ansonsten ist die Verbindung zum CASH-Interface2 nicht in Ordnung, oder es ist einfach der falsche COM Port eingestellt. Wichtig: Prüfen Sie den festen Sitz aller Kabel, und ob die Stromversorgung richtig angeschlossen wurde. Die COM Port Nummer finden Sie im Windows Geräte Manager, siehe obiges Video.
Prüfen Sie alle Kabel auf festen Sitz.
Entfernen Sie alle Verlängerungskabel, z.B. USB Verlängerung oder USB Hub.
Verwenden Sie einen anderen USB Anschluss und tauschen Sie bei noch vorhandenen Problemen die Kabel aus.
Unterbrechen Sie die Stromversorgung durch abstecken des Stromkabels am CI2, dann wieder anstecken.
Wenn die Verbindung zum CASH-Interface2 funktioniert, aber kein Geld angenommen wird kann es sein das die TotalBlocking Funktion in der Software aktiviert ist. Die gelbe ACTIVE LED auf der Platine muss leuchten damit Geld angenommen wird. Werden trotz gelber ACTIVE LED Münzen oder Geldscheine abgewiesen, ist entweder das Kabel zum Prüfer oder der Münz- bzw. Geldscheinprüfer defekt.
Ein COM Port kann nur 1x geöffnet werden, stellen Sie sicher das der COM Port nicht von einer anderen Anwendung geöffnet wurde.
Stellen Sie sicher das der Münzprüfer waagerecht positioniert ist, damit das Gerät richtig messen kann.
Prüfen Sie die Log Datei auf Fehlermeldungen, diese geben Hinweise was genau Probleme macht.
Überprüfen Sie die Stromversorgung der Platine.
Die +5V (grüne LED) und +12V mit einem Voltmeter messen.
Manchmal hilft es die Software komplett, also über das Windows Control Panel oder Windows Startmenu, zu deinstallieren und komplett neu zu installieren. Dabei bietet sich an die aktuellste Version auf der Webseite herunter zu laden.
Weitere Informationen im Handbuch zum CASH-Interface2
Lieferumfang dslrBooth cash payment system:
- 1x CASH-Inteface2 USB
- 1x Platinenhalter für DIN Hutschienenmontage
- 1x RM5 Münzprüfer + F1 oder F6 Frontplatte
- 1x Flachbandkabel für Münzprüfer (10pol., 0,7m)
- 1x Kabel für Relais Ausgang (2pol., 0,10m)
- 1x Kabel für START Taster (2pol., 0,10m)
- 1x Kabel für START Taster Beleuchtung(2pol., 0,10m)
- 1x MINI-B USB Kabel für PC Anschluss (m/w, 0,8m)
- 1x Stromversorgungs Kabel für PC Netzteil (4pol.)
HINWEIS: Wenn Sie kein PC Netzteil verwenden
benötigen Sie ein extra externes Netzteil
- 1x Keystroke Software
Preis pro Stück: 246,- EUR(zzgl. MwSt.)WebShop
Lieferumfang dslrBooth cash payment system 2:
- 1x CASH-Inteface2 USB
- 1x Platinenhalter für DIN Hutschienenmontage
- 1x NV10 Geldscheinprüfer
- 1x Flachbandkabel für Geldscheinprüfer (16pol., 0,6m)
- 1x Kabel für Relais Ausgang (2pol., 0,10m)
- 1x Kabel für START Taster (2pol., 0,10m)
- 1x Kabel für START Taster Beleuchtung(2pol., 0,10m)
- 1x MINI-B USB Kabel für PC Anschluss (m/w, 0,8m)
- 1x Stromversorgungs Kabel für PC Netzteil (4pol.)
HINWEIS: Wenn Sie kein PC Netzteil verwenden
benötigen Sie ein extra externes Netzteil
- 1x Keystroke Software
Preis pro Stück: 325,- EUR(zzgl. MwSt.)WebShop
Zubehör:

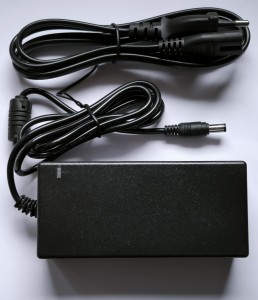

Netzteil +5V und +12V DC
Zwei Ausgangsspannungen in einem Gerät. +5V DC für den Betrieb der CASH-Interface2 Platine, +12V DC für die Stromversorgung von Münz- und Geldscheinprüfer.
Die Kosten für einen Photo-Druck, sowie das aktuelle Guthaben, kann in einem OSD (On Screen Display) auf dem Bildschirm angezeigt werden.
CASH-Interface2 FTDI USB Treiber 32+64Bit
![PULSE-Adapter [Coin]](images/document-code-html.png "PULSE-Adapter [Coin]"){kind=small}
Zwei Ausgangsspannungen in einem Gerät. +5V DC für den Betrieb der CASH-Interface2 Platine, +12V DC für die Stromversorgung von Münz- und Geldscheinprüfer.
