Mit dem Photo booth cash control System ist es möglich ein Bezahlsystem in die DSLR Remote Pro photo booth software (oder NKRemote , oder Webcam Photobooth , oder PSRemote) zu integrieren, und Geld für das drucken von Fotos zu berechnen.
Das Photo booth cash control System package besteht aus der CONTROL Software und der CASH-Interface2 (photo booth edition) Platine, sowie Kabel um Bezahlgeräte wie Münz- und Geldscheinprüfer, Taster und Lampen anzuschliessen.
Photo booth cash control System - Main Settings
CONTROL Software:
Die CONTROL Software überwacht das CASH-Interface2 und kann die Photo Booth Software steuern. Die Breeze DSLR Remote Pro photo booth Software kann mittels Tastaturkommandos gesteuert werden. Z.B. ein Taster an HOPPER1 angeschlossen sendet ein F4 zur DSLR Software und startet den Photo Auftrag. Ein Taster an HOPPER2 angeschlossen sendet ein CTRL+R an die DSLR Software und startet einen erneuten Druckauftrag. Anstelle externer Taster können auch die "On Screen Display" (OSD) Tasten zur Steuerung benutzt werden, externe Taster sind also nicht notwendig.
On Screen Display 1:
(OSD1 Größe: 240x385 pixel / opaque)

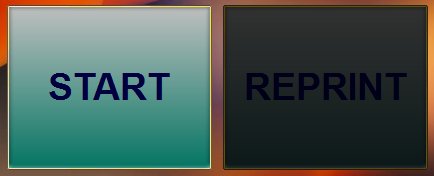

On Screen Display 2:
(Button Größe einstellbar)
In der CONTROL Software können verschiedene Einstellungen gemacht werden. Z.B. Einstellungen für Geldscheinprüfer und Münzprüfer, Kosten für Photodruck, aktivieren des "On Screen Displays" (OSD1+2) sowie dessen Bildschirm Position, Eingabe von Maschine Name und Standort, aktivieren der E-Mail Funktion für die Log Datei, Windows Sicherheitsfunktionen und andere Einstellungen. Im Betrieb läuft die CONTROL Software dann unsichtbar im Hintergrund. Bei genügend Credit sind die Tasten im On Screen Display bzw. externe Tasten frei gegeben.

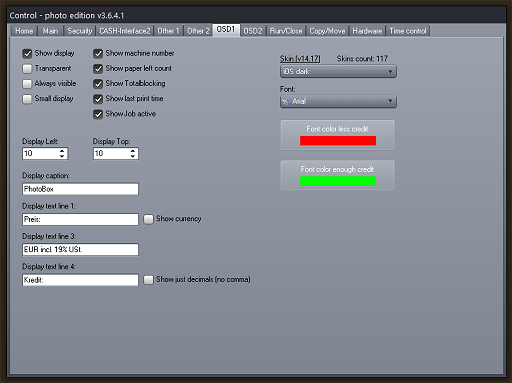

Photo booth cash control System - OSD1 Settings

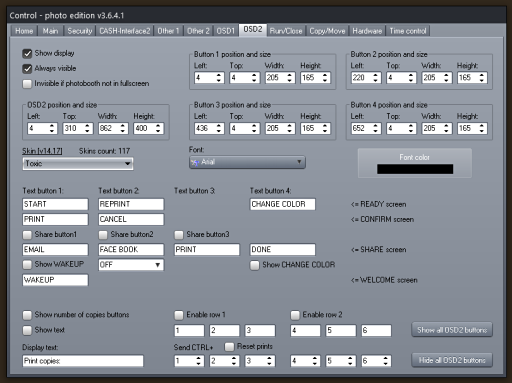

Photo booth cash control System - OSD2 Settings
Wenn die DSLR Software im Vollbild-Modus läuft, kann der Status der DSLR Software erkannt werden. Z.B. welcome, ready, taking, processing, usw., und entsprechende Tastaturkommandos an die Photo Booth Software gesendet werden.
Eine interessante Funktion des Photo booth cash control Systemes ist, mehrere verschiedene Profile mit unterschiedlichen Kosten Einstellungen zu haben. Mittels den unterschiedlichen Kosten Einstellungen können verschiedene Preise für verschiedene Profile verwendet werden. Erzeugen Sie ein Start Profil ("profile_start") wo der Benutzer dann z.B. verschiedene Papier Formate oder Anzahl Drucke, definiert in einem eigenen Profil, auswählen kann. Um das ausgewählte Profil zu erkennen mus der Profil-Name auf der Festplatte die Nummer des Profils beinhalten, z.B. profile1, profile2, usw. Sobald der Benutzer ein Profil im Start Bildschirm (profile_start) auswählt, wird der Preis im OSD Display angezeigt.

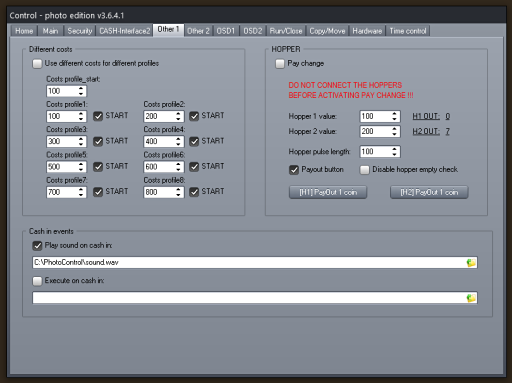

Photo booth cash control System - Other1 Settings

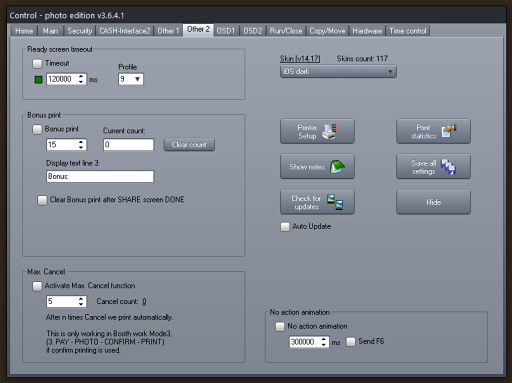

Photo booth cash control System - Other2 Settings
Zusätzlich steht ein Service Menu zur Verfügung, welches es ermöglicht diverse Funktionen auszuführen, ohne direkt die Control Software Oberfläche zu öffnen.
Photo booth cash control System - Service Menu
Zur Zeit können folgende Kreditkarten und Smartcard Systeme angebunden werden:
PHOTO Control - version history
Latest Version: 3.8.1.8
Date: 21.01.2023
Legend:
+ new function
- fixed an error
* changed behavior
> Version 3.8.1.8 (21.01.2023)
+ OSD2 Show number of copies text position setting
- fixed REPRINT button if "Show button1" is disabled in READY screen
* OSD2 transparency optimized
* OSD2 Show number of copies text optimized
* small optimizations
> Version 3.8.1.7 (29.08.2022)
- fixed Mode1 CANCEL button in Confirm screen visible
- fixed Mode1 OSD1 visible in Share screen after Confirm screen
* OSD1 invisible while keyboard detected (Share screen)
* do not copy libeay32.dll and ssleay32.dll to system directory
+ Out of service checkbox within SERVICE menu
+ OSD2 save x and y pos if moved by mouse
> Version 3.8.1.6 (16.05.2022)
- fixed Automatically START if enough credits
- fixed Time control text
1. Photo - Confirm - Pay - Print
* hide REPRINT button if reprint time is set to 0
* latest AlphaSkins v16.24
> Version 3.8.1.5 (23.01.2022)
* check and fix for credits < 0
* new modern setup look
* latest AlphaSkins v16.22
* small optimizations
> Version 3.8.1.4 BETA8 (14.09.2021)
* latest AlphaSkins v16.16
+ new "Windows 11 dark" skin
> Version 3.8.1.4 BETA7 (21.07.2021)
* latest AlphaSkins v16.13
+ new "Windows 11 light" skin
> Version 3.8.1.4 BETA6 (20.07.2021)
* show button1 (wakeup) in welcome screen optimized
* show button2 (cancel) in confirm screen optimized
> Version 3.8.1.4 BETA5 (03.07.2021)
+ Force to show START button in READY screen setting
> Version 3.8.1.4 BETA4 (27.06.2021)
* Minor bug-fixes and improvements with AlphaSkins
> Version 3.8.1.4 BETA3 (24.06.2021)
+ wake-up button enabled only if enough credit setting
+ Save and restore settings function
- save settings optimized
- fixed Reset settings function
* small optimizations
> Version 3.8.1.4 BETA1 (19.06.2021)
+ Added OSD2 SHARE buttons for Booth work mode 2
+ Auto Reopen COM port after UNKNOWN_COMMAND detected
+ Auto Reopen COM port after TIMEOUT detected
+ COM open signal LED
+ show and open settings link to Registry
+ Reprint time setting ON/OFF button
+ Reset settings revised
* in-program hints revised
* latest AlphaSkins v16.12
* small optimizations
> Version 3.8.1.2 (21.05.2021)
* latest AlphaSkins v16.11
* small optimizations
> Version 3.8.1.1 (29.01.2021)
* settings are stored in the Windows registry now,
no more use of data file
* latest AlphaSkins v15.22
* small optimizations
> Version 3.7.3.4 (11.12.2020)
* Shut down function
* latest AlphaSkins v15.21
> Version 3.7.3.3 (12.11.2020)
* latest AlphaSkins v15.19
> Version 3.7.3.2 (25.09.2020)
* latest AlphaSkins v15.16
* small optimizations
> Version 3.7.3.1 (07.07.2020)
- fixed an error on program close
- Setup can close used files that need to be updated
* latest AlphaSkins v15.11
* small optimizations
> Version 3.7.2.1 (06.03.2020)
+ new setting OSD2 font size
+ new setting Button1 show with READY screen
+ new setting Button1 action with CONFIRM screen
- OSD2 Invisible if photobooth not in fullscreen
- Font color enough credits when number of copies changed
* OSD2 show text by default invisible
* Show all font types in OSD2 font selector
(TrueType, PostScript and Raster fonts)
* latest SSL dlls v1.0.2.21
* latest AlphaSkins v15.04
incl. new "SketchPad" skin
* small optimizations
> Version 3.7.1.3 (16.01.2020)
* small optimizations
> Version 3.7.1.2 (04.01.2020)
* latest AlphaSkins v14.36
* small optimizations
> Version 3.7.1.1 (03.12.2019)
+ OSD1 font selector shows now PostScript + Raster fonts
- fixed confirmation dialog sticks behind main window
- fixed using Booth work mode 2 and Automatically START
- fixed flicker of OSD using Multiple confirm_printing.jpg screens
- show OSD1 always formatted
* latest SSL dlls v1.0.2.20
* latest AlphaSkins v14.35
* small optimizations
> Version 3.6.9.1 (16.09.2019)
+ new setting Hide Credits if 0
- fixed hide Main program sometimes hides OSD2 START button
- fixed hide Service sometimes hides OSD2 START button
- fixed restart with Out Of Service
* Automatically START if enough credits
hides OSD2 START button while READY screen
* Automatically START if enough credits
only if credits > 0
* OSD1 Show currency shows currency symbol
for Price and Credits
* latest AlphaSkins v14.32
incl. new "Fluent White" skin
> Version 3.6.7.1 (13.06.2019)
+ new setting OSD1 show display caption ON/OFF
+ new setting OSD1 Width
+ new setting OSD1 Small display while WELCOME screen
+ new setting "Hide From Taskbar"
* Only "Print Before Sharing" activated
charges costs in CONFIRM screen
* SERVICE MENU no more confirmation to clear credits
* OSD1 price text color bind to skin text color
* show OSD optimized
* show OSD transparent optimized
* latest AlphaSkins v14.26
* latest SSL dlls v1.0.2.19
* small optimizations
- cancel printing function reviewed
> Version 3.6.5.1 (29.04.2019)
- fixed send SMS in Share screen
* No action animation optimized
* max. cancel function optimized
* view WakeUp button optimized
* latest AlphaSkins v14.22
> Version 3.6.4.1 (02.04.2019)
+ new setting disable hopper empty check
+ new setting show currency symbol in OSD1
+ new setting clear bonus print counter after SHARE screen DONE
+ new setting ignore number of print copies for paper left counter
- CHANGE COLOR button press hides other buttons fixed
* reprint after Share is possible again.
To disable Reprint simply set reprint time to 0
* Pop-up hints optimized
* Manual updated
* latest AlphaSkins v14.20
* latest SSL dlls v1.0.2.18
* small optimizations
> Version 3.6.2.1 (23.04.2018)
* latest AlphaSkins v13.11
* latest SSL dlls v1.0.2.15
* small optimizations
> Version 3.6.1.1 (08.04.2018)
+ Setup and all exe files are now digitally code signed
+ show currency for price in OSD1 setting
* small optimizations with OSD1 text positions
* latest AlphaSkins v13.05 + new "Material Paper" skin
> Version 3.5.8.1 (05.03.2018)
+ Service HotKey adjustable
+ Add manually credit adjustable
+ Font color OSD2 buttons adjustable
+ Link to the http://www.alphaskins.com website skins editor
- fixed freeze on selecting Copy/Move page if directory not exists
* new online update function with direct download and install
* changed scaling if using different font sizes
* changed transparency color of OSD2 to:
clMoneyGreen = TColor($C0DCC0);
* tab order optimized
* GUI (graphical user interface) optimized
* ShellExecute error messages changed from German to English
* latest AlphaSkins v13.01 + new "Material Paper" skin
> Version 3.5.7.1 (06.12.2017)
- fixed a problem if copy source directory is empty
* new money program icon
* latest AlphaSkins v12.21
> Version 3.5.6.1 (05.12.2017)
- fixed a error with Backup the data file on program start
* latest AlphaSkins v12.20
> Version 3.5.5.1 (29.11.2017)
+ Max. Cancel before auto print in Mode 3
(3. PAY - PHOTO - CONFIRM - PRINT)
+ Add manually credits via coin #1-#6 and bill#1-#6
+ New Topaz 2017 skin
- Show all buttons when setting up OSD2 via "Show all OSD2 buttons"
- Hide number of copies buttons when disable it in OSD2 settings window
* latest AlphaSkins v12.19
* latest SSL dlls v1.0.2.13
* OSD1 show single and total price depending on selected prints count,
if prints > 1.
* various optimizations
> Version 3.5.4.1 (14.09.2017)
+ Always hide extra settings in password dialogue setting
Hides the extra settings also when using keyboard hot key
* Hide extra settings in password dialogue when calling via OSD1
> Version 3.5.3.1 (09.09.2017)
+ Activate SERVICE menu or Main program via OSD1 status bar
double click
+ Use IN1 and IN2 as push buttons
useful if pay change function is used and hoppers are connected
+ added printer dialog for e.g. print log or statistics
+ added print job name with time stamp
+ new AlterMetro 2017 skin
* Page hardware, protect settings show objects grayed
* H1 + H2 Empty status LED optimized
* "Automatically print if enough credit" changed to
"Automatically START if enough credit"
* latest AlphaSkins v12.16
* Watchdog command changed to CASH_WATCHDOG_RESET
* Watchdog send reset command time changed to 50 seconds,
was 30 seconds
- fixed print statistics
> Version 3.5.2.1 (27.07.2017)
+ Use the Breeze FilenamePrefix as machine number
* Keep loading start screen until Breeze signals READY or WELCOME screen
* latest AlphaSkins v12.13
* various optimizations
> Version 3.5.1.1 (17.07.2017)
+ Enable/Disable START button for different costs profiles
+ show remaining "reprint possible" time on reprint button
* show OSD buttons optimized, e.g. REPRINT visible/invisible
* REL output optimized, e.g. ON and blink time
* status view of hopper1-3 empty optimized (external push buttons)
* all working modes optimized
> Version 3.4.8.1 (01.07.2017)
+ Pay out button, user can select when to pay out change
* Check state timer is now 200ms with higher thread priority
> Version 3.4.7.1 (13.06.2017)
+ ready screen timeout, switch back to preset profile welcome screen
* Accept cash all the time, except on errors like
camera not connected, paper empty, out of service
* Button "Start photobooth mode" works now also if Breeze window
is minimized
* latest AlphaSkins v12.12
> Version 3.4.6.1 (02.06.2017)
* latest AlphaSkins v12.11
> Version 3.4.5.1 (01.06.2017)
+ LED indicator for path to breeze software exists and file is present
- fixed using welcome screen and different costs
- fixed hit push button2 in welcome screen toggles to ready screen
* Show all OSD2 buttons shows border for OSD2 window
* various optimizations
> Version 3.4.4.1 (30.05.2017)
+ different costs for different profiles,
8 different costs profiles possible
+ OSD2 buttons font adjustable
+ Show version history link on main page
* OSD2 START button invisible while profile_start
using different costs for different profiles
* OSD2 is always transparent now (no more button flicker)
* Photobooth status line extended
* Check state timer is now 100ms, was 500ms
* latest AlphaSkins v12.10
> Version 3.4.2.1 (18.05.2017)
- fixed showing all the time pop-up hint
* latest AlphaSkins v12.08
> Version 3.4.1.1 (16.05.2017)
- fixed OSD1+2 'sometimes' not stay on top
- fixed set skin problem on program start
* latest AlphaSkins v12.07
> Version 3.3.8.1 (11.05.2017)
+ Hopper 1 + 2 total out counter
+ Print statistics
+ Print log file
+ manual revised
* NoTotalBlocking function active all the time
- Weekly statistics fixed for coin #6 (use token or not)
- Use token checkbox was connected to open com checkbox
> Version 3.3.7.1 (18.04.2017)
+ OSD1 + 2 settings expanded, e.g. button position and size
+ Pay change via hopper possible
+ Coin #6 token function
+ various optimizations
+ manual revised
> Version 3.3.6.1 (15.03.2017)
+ New kioskstart picture on system boot, "photobooth loading..."
+ Main settings window shows version number in title
+ Main settings window separate skin setting
+ new hand point and arrow mouse cursor
* drawing of all OSD buttons optimized
* log file double buffered, no flicker
* save of log file via timer, prevent frequent write to hard disk
* confirmation for clear credit button click
* confirmation for clear total IN button click
* confirmation for clear token IN button click
* confirmation for clear ID button click
+ CASH-Interface max. credit IN setting,
prevent errors with cash IN messages.
+ new version_control.txt file showing version history
+ welcome screen WAKE UP button caption adjustable
* OSD1 transparency off shows complete window with border
+ OSD1 separate skin setting
+ OSD1 font color uses selected skin color
+ OSD1 font type adjustable
+ OSD1 font color less credit adjustable
+ OSD1 font color enough credit adjustable
+ OSD1 status line individual on/off setting
+ OSD2 separate skin setting, controls OSD2 buttons look
+ OSD2 position and size settings
+ OSD2 position and size settings for every button
+ OSD2 added print button (share screen)
+ OSD2 button 1-3 action depends on button caption (share screen)
+ new show and hide all OSD2 buttons, for easy buttons positions setup
Bei Problemen arbeiten Sie sich durch diese Liste, das sollte Helfen die Probleme zu beheben.
Wenn der COM Port geöffnet wird muss im Log die Antwort mit allen Einstellungen erscheinen, ansonsten ist die Verbindung zum CASH-Interface2 nicht in Ordnung, oder es ist einfach der falsche COM Port eingestellt. Wichtig: Prüfen Sie den festen Sitz aller Kabel, und ob die Stromversorgung richtig angeschlossen wurde. Die COM Port Nummer finden Sie im Windows Geräte Manager, siehe obiges Video.
Prüfen Sie alle Kabel auf festen Sitz.
Entfernen Sie alle Verlängerungskabel, z.B. USB Verlängerung oder USB Hub.
Verwenden Sie einen anderen USB Anschluss und tauschen Sie bei noch vorhandenen Problemen die Kabel aus.
Unterbrechen Sie die Stromversorgung durch abstecken des Stromkabels am CI2, dann wieder anstecken.
Wenn die Verbindung zum CASH-Interface2 funktioniert, aber kein Geld angenommen wird kann es sein das die TotalBlocking Funktion in der Software aktiviert ist. Die gelbe ACTIVE LED auf der Platine muss leuchten damit Geld angenommen wird. Werden trotz gelber ACTIVE LED Münzen oder Geldscheine abgewiesen, ist entweder das Kabel zum Prüfer oder der Münz- bzw. Geldscheinprüfer defekt.
Ein COM Port kann nur 1x geöffnet werden, stellen Sie sicher das der COM Port nicht von einer anderen Anwendung geöffnet wurde.
Stellen Sie sicher das der Münzprüfer waagerecht positioniert ist, damit das Gerät richtig messen kann.
Prüfen Sie die Log Datei auf Fehlermeldungen, diese geben Hinweise was genau Probleme macht.
Überprüfen Sie die Stromversorgung der Platine.
Die +5V (grüne LED) und +12V mit einem Voltmeter messen.
Manchmal hilft es die Software komplett, also über das Windows Control Panel oder Windows Startmenu, zu deinstallieren und komplett neu zu installieren. Dabei bietet sich an die aktuellste Version auf der Webseite herunter zu laden.
Was unsere Kunden sagen:
"breezes and CI2 works like heaven!!! Thanks a lot!!!"
"here the machine is working beautiful, really this system is awesome"
"like it very much"
"The software is working fine, with no error at all, just one time that the note acceptor has jammed, but its not a software problem, probably caused by the Note itself"
"yes, everything is running..."
"Thank you so much"
"I tried it and it works very well"
"Thanks for this nice piece of software"
"So far the upgrade is working very well in all machines,
no problems at all. congrats !!!"
Lieferumfang Photo booth cash control System:
- 1x CASH-Inteface2 USB (photobooth edition)
- 1x Platinenhalter für DIN Hutschienenmontage
- 1x Flachbandkabel für Münzprüfer (10 pol., 0,7m)
- 1x Flachbandkabel für Geldscheinprüfer (16 pol., 0,6m)
- 4x Kabel für IN und OUT (2 pol., 0,1m)
- 1x MINI-B USB Kabel für PC Anschluss (m/w, 0,8m)
- 1x Stromversorgungs Kabel für PC Netzteil (4 pol.)
HINWEIS: Wenn Sie kein PC Netzteil verwenden
benötigen Sie ein extra externes Netzteil
- 1x CONTROL Software Photo booth edition Lizenz
Preis pro Stück: 299,- EUR(zzgl. MwSt.)WebShop
Lieferumfang photo booth cash control System 2:
- 1x CASH-Inteface2 USB (photobooth edition)
- 1x Platinenhalter für DIN Hutschienenmontage
- 1x Münzprüfer RM5 + F1 o. F6 Frontplatte
- 1x Flachbandkabel für Münzprüfer (10 pol., 0,7m)
- 1x Flachbandkabel für Geldscheinprüfer (16 pol., 0,6m)
- 4x Kabel für IN und OUT (2 pol., 0,1m)
- 1x MINI-B USB Kabel für PC Anschluss (9 pol., m/w, 1,8m)
- 1x Stromversorgungs Kabel für PC Netzteil (4 pol.)
HINWEIS: Wenn Sie kein PC Netzteil verwenden
benötigen Sie ein extra externes Netzteil
- 1x CONTROL Software Photo booth edition Lizenz
Preis pro Stück: 449,- EUR(zzgl. MwSt.)WebShop
Zubehör:

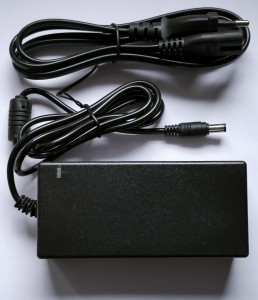

Netzteil +5V und +12V DC
Zwei Ausgangsspannungen in einem Gerät. +5V DC für den Betrieb der CASH-Interface2 Platine, +12V DC für den Betrieb der Last (z.B. Münz- oder Geldscheinprüfer).
![PULSE-Adapter [Coin]](images/document-code-html.png "PULSE-Adapter [Coin]"){kind=small}
Zwei Ausgangsspannungen in einem Gerät. +5V DC für den Betrieb der CASH-Interface2 Platine, +12V DC für den Betrieb der Last (z.B. Münz- oder Geldscheinprüfer).
